Intuitive Benutzeroberfläche, hoher Durchsatz, Dokumentation für die Qualitätssicherung. Wartungsfrei.

Mit unserem Messsystem kann man untersuchen, ob Kontaktbohrlöcher zu groß, zu klein oder ganz verstopft sind.

Dem System wird schnell und intuitiv eine Referenz angelernt. Das Anlernen erfolgt mit einigen Exemplaren aus der zu untersuchenden Charge und erfordert kein aufwändiges Programmieren. Es dauert wenige Sekunden.

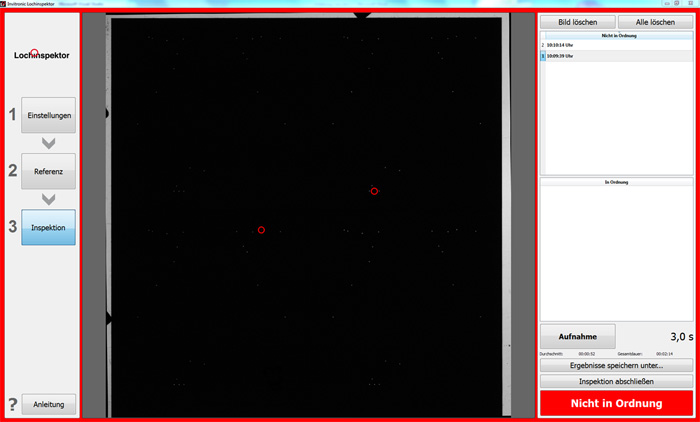

Anschließend wird Leiterplatte für Leiterplatte aufgelegt und mit einem einzigen Tastendruck vollautomatisch vermessen. Das Ergebnis der Prüfung und der Ort eines Fehlers wird sofort angezeigt. Die Messwerte, die Bilder und ein Prüfprotokoll werden geordnet abgelegt.

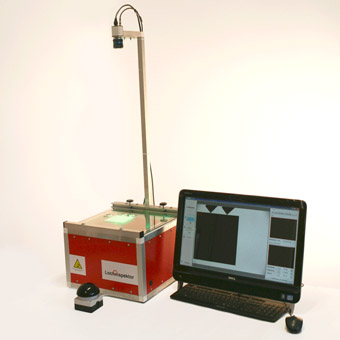

Wir entwickelten eine eigene LED-basierte Beleuchtung, eine Software mit intuitiver graphischer Oberfläche und bauten ein komplettes, industrietaugliches Messsystem.

Unsere neuentwickelte Lösung war nicht nur günstiger, sondern auch schneller und einfacher zu bedienen als die Produkte der etablierten Konkurrenz. Es ist wartungsfrei.

Produktspezifikation

• Messgröße: Lichtintensität eines Loches relativ zu einer Referenz-Intensität (Durchlicht)
• Messunsicherheit: <15%.
• Unterstütze Plattengrößen (in Zoll): 4x4, 4x6, 4x6,5 (erweiterbar)
• Minimaler Lochdurchmesser: 100µm
• Minimaler Lochabstand: ca. 250µm
• Unterstütze Plattendicke: <1,5mm (bei entsprechend großem Aspektverhältnis)
• Messdauer eine Probe (inklusive Auswertung): <2s (kann bei Bedarf noch deutlich beschleunigt werden)

Sie können Sich auch gern mit uns in Verbindung setzen, wenn Sie sich nur für die Software oder die Beleuchtungseinheit interessieren und unsere Technologie in Ihren Prozess integrieren wollen.
